Der Dampferzeuger "aqvapos MM3"
Der aqvapos MM3 liefert in einem Druckbereich von 0 – 12 bar bis zu 28 kg Dampf pro Stunde. Die Regelgenauigkeit liegt unter Idealbedingungen bei +-0,2 und optional bei +-0,02 bar.
Die Dampfgeneratoren können aufgrund des modularen Aufbaus unseres aqvapos-Systems zu Mehrfachanlagen zusammengestellt werden, um höhere Dampfmengen generieren zu können und Redundanzen zu schaffen. Sie definieren Dampfmenge, -druck und -qualität.
Der aqvapos MM3 kann auf Wunsch mit einem rollbaren Chassis bestellt werden und so an verschiedenen Dampfverbrauchern zum Einsatz gebracht werden.
Technische Daten für den Dampferzeuger "aqvapos MM3"
| Arbeitsdruck 0 - 4 bar | Arbeitsdruck 0 - 9 bar | Arbeitsdruck 0 - 12 bar | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Typ | MM3-10/4 | MM3-15/4 | MM3-20/4 | MM3-10/9 | MM3-15/9 | MM3-20/9 | MM3-10/13 | MM3-15/13 | MM3-20/13 |
| max. Dampfleistung | 14 kg/h | 21 kg/h | 28 kg/h | 14 kg/h | 21 kg/h | 28 kg/h | 14 kg/h | 21 kg/h | 28 kg/h |
| Max. Betr. Temp. | 151,8 °C | 179,9 °C | 191,6 °C | ||||||
| Betriebsdruck | 0 - 4 bar | 0 - 9 bar | 0 - 12 bar | ||||||
| max. Betr. Überdruck | 5 bar | 10 bar | 13 bar | ||||||
| Kesselheizung | 10kW | 15kW | 20kW | 10kW | 15kW | 20kW | 10kW | 15kW | 20kW |
| Spannung | 400 V - 3PH 50 Hz | 400 V - 3PH 50 Hz | 400 V - 3PH 50 Hz | ||||||
| mind. Absicherung | 16A | 25A | 32A | 16A | 25A | 32A | 16A | 25A | 32A |
| Abmessungen Dampfgenerator | 811,5 mm x 420 mm x 725 mm | 811,5 mm x 420 mm x 725 mm | 811,5 mm x 420 mm x 725 mm | ||||||
Technische Daten
| Arbeitsdruck 0 - 4 bar | |||
|---|---|---|---|
| Typ | MM3-10/4 | MM3-15/4 | MM3-20/4 |
| max. Dampfleistung | 14 kg/h | 21 kg/h | 28 kg/h |
| Max. Betr. Temp. | 151,8 °C | ||
| Betriebsdruck | 0 - 4 bar | ||
| max. Betr. Überdruck | 5 bar | ||
| Kesselheizung | 10kW | 15kW | 20kW |
| Spannung | 400 V - 3PH 50 Hz | ||
| mind. Absicherung | 16A | 25A | 32A |
| Abmessungen Dampfgenerator | 811,5 mm x 420 mm x 725 mm | ||
| Arbeitsdruck 0 - 9 bar | |||
|---|---|---|---|
| Typ | MM3-10/9 | MM3-15/9 | MM3-20/9 |
| max. Dampfleistung | 14 kg/h | 21 kg/h | 28 kg/h |
| Max. Betr. Temp. | 179,9 °C | ||
| Betriebsdruck | 0 - 9 bar | ||
| max. Betr. Überdruck | 10 bar | ||
| Kesselheizung | 10kW | 15kW | 20kW |
| Spannung | 400 V - 3PH 50 Hz | ||
| mind. Absicherung | 16A | 25A | 32A |
| Abmessungen Dampfgenerator | 811,5 mm x 420 mm x 725 mm | ||
| Arbeitsdruck 0 - 12 bar | |||
|---|---|---|---|
| Typ | MM3-10/13 | MM3-15/13 | MM3-20/13 |
| max. Dampfleistung | 14 kg/h | 21 kg/h | 28 kg/h |
| Max. Betr. Temp. | 191,6 °C | ||
| Betriebsdruck | 0 - 12 bar | ||
| max. Betr. Überdruck | 13 bar | ||
| Kesselheizung | 10kW | 15kW | 20kW |
| Spannung | 400 V - 3PH 50 Hz | ||
| mind. Absicherung | 16A | 25A | 32A |
| Abmessungen Dampfgenerator | 811,5 mm x 420 mm x 725 mm | ||
Vorderansicht des Dampferzeuger aqvapos MM3.

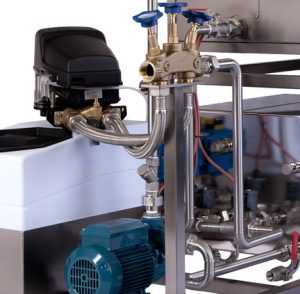

Rückansicht des Dampferzeugers aqvapos MM3.
Bildserie: aqvapos Dampferzeuger MM3 auf fahrbarem Chassis mit Wasserenthärtungsanlage, Speisewassergefäß, -pumpe und Abschlämmbehälter mit Autoabschlämmung
